ホイール形状

ホイール形状表示


表示例

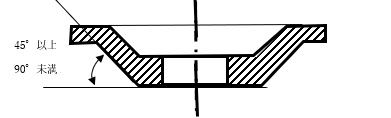

6A2C
6A2C
ホイールの形状記号
台金の基本形状 砥粒層の断面形状 砥粒層の接着位置 モディフィケーション
6 2


台金の基本形状
6 台金6
砥粒層の断面形状
A形状
砥石層の接着位置
2(側周)
モディフィケーション
C(皿穴)

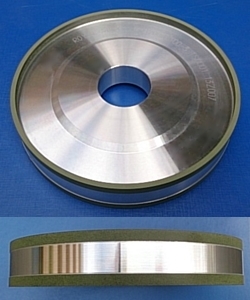

CG7 表示例

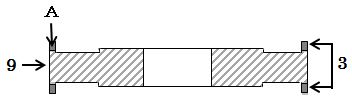

9A3
9A3
ホイールの形状記号
台金の基本形状 砥粒層の断面形状 砥粒層の接着位置
9 3


台金の基本形状
9 台金cg7
砥粒層の断面形状
A形状
砥粒層の接着位置
3(両側面)

台金の基本形状

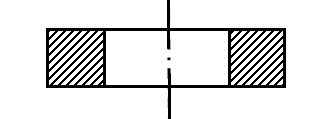

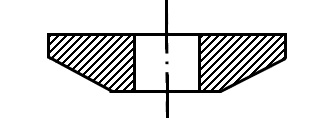

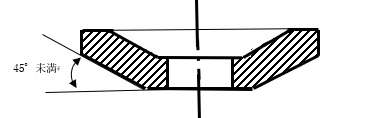

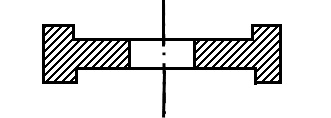

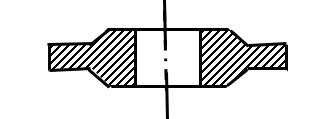

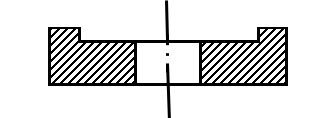

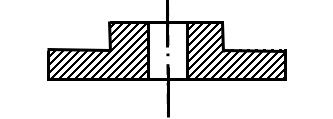

基本形状
1
2
3
4
6
9
11
12
14
15


とめ穴形状
形状:B(座ぐり穴)
形状:C(皿穴)
形状:H(ストレート穴)


その他

とめ穴情報

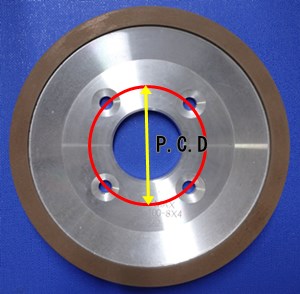

P.C.D(ピッチサークル直径)
図面に記載されてるPCDはとめ穴中心を結んだ円の直径です
